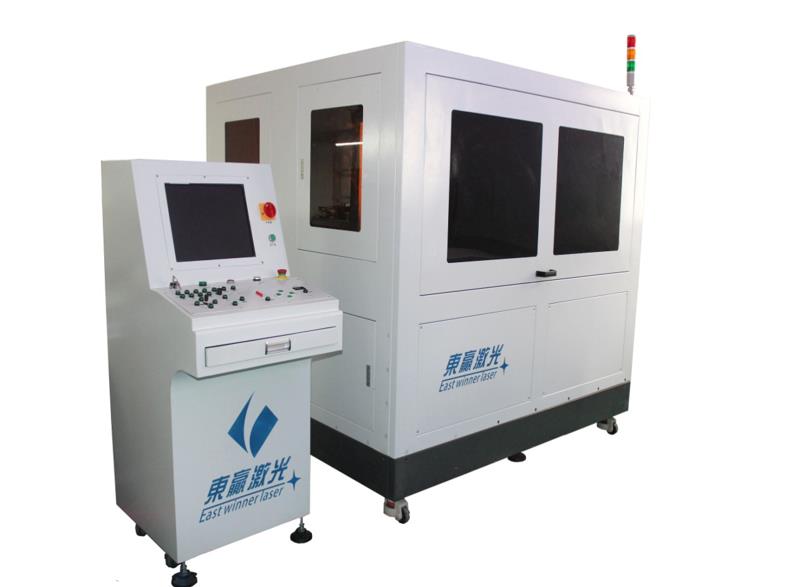

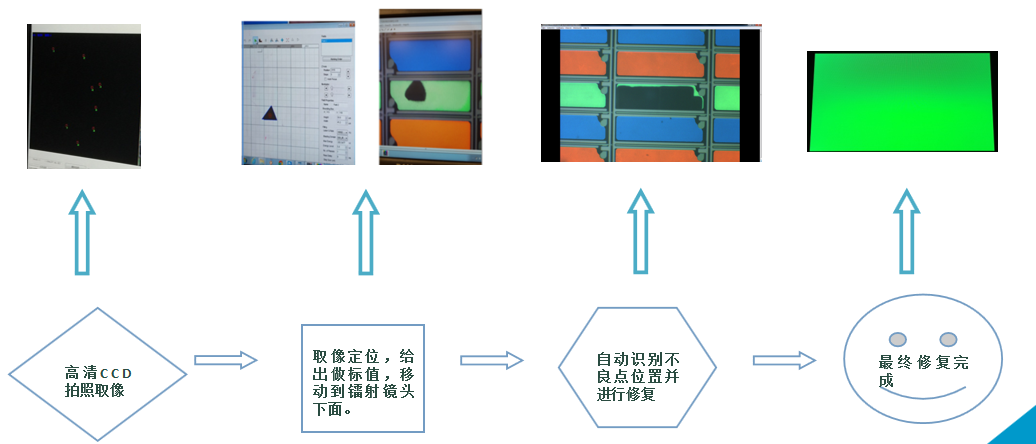

主要應用于TFT-LCD、IPS、LTPS、OLED等顯示面板行業，針對制程當中發光區域內產生的亮點、灰亮點、亮線不良進行鐳射修復。整個修復過程是通過高清像素CCD自動定位，拍照取像分析，給出不良點坐標，然后計算機根據指令將修復用的鐳射鏡頭移動到位，自動識別出不良點的形狀大小，激光會做出不同方式的維修。詳見如下圖解：
超快激光亮點修復特點：可以直接針對一個pixel里的異物亮點進行單獨暗 化修復，而不影響周圍區域發光。

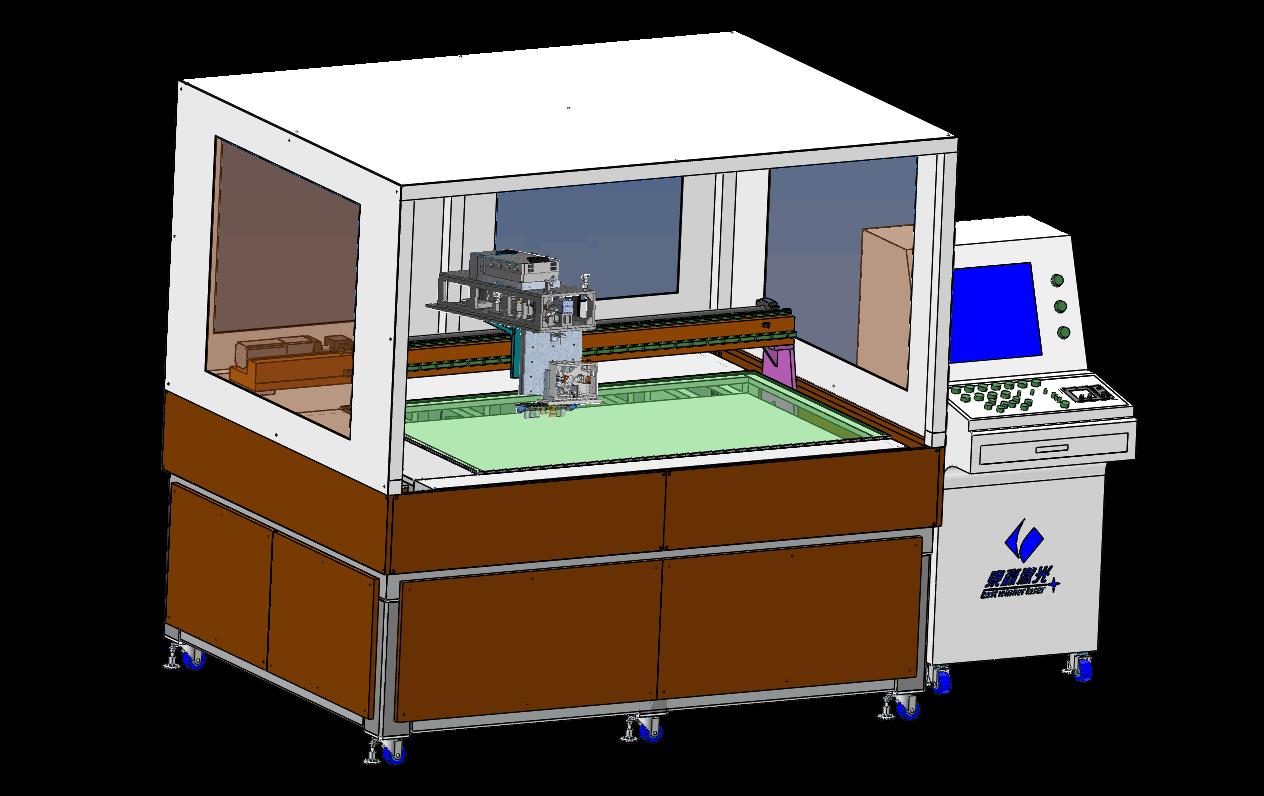

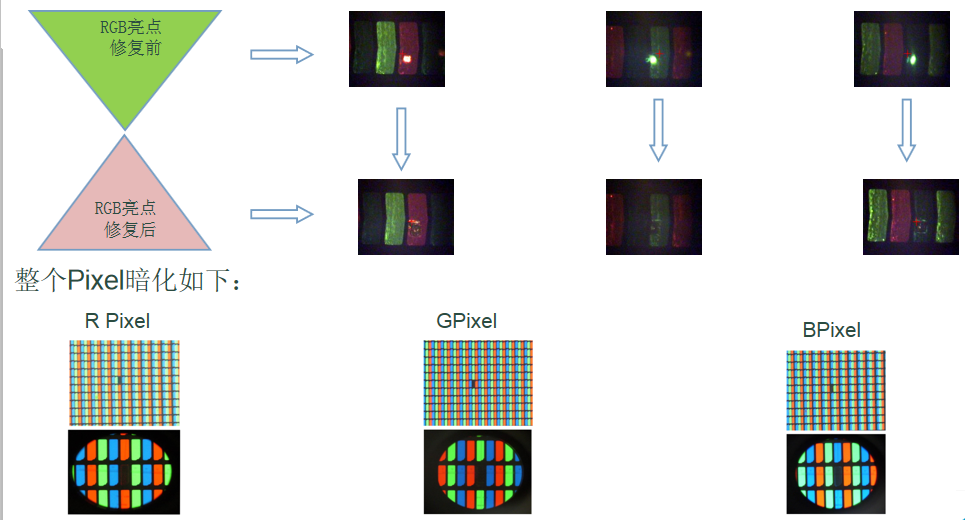

如下圖所示：
主要應用于TFT-LCD、IPS、LTPS、OLED等顯示面板行業，針對制程當中發光區域內產生的亮點、灰亮點、亮線不良進行鐳射修復。整個修復過程是通過高清像素CCD自動定位，拍照取像分析，給出不良點坐標，然后計算機根據指令將修復用的鐳射鏡頭移動到位，自動識別出不良點的形狀大小，激光會做出不同方式的維修。
立即咨詢
設備主要技術參數表
|
項目 |
主要參數 |
備注 |
|
鐳 射 系 統 |
激光類型：超短脈沖 PS LASER |
|
|
型號：DY LASER-100W |
||
|
波長：1040nm/515nm/343nm IR/GR/UV（波長可選配） |
||
|
頻率：0-1MHz |
||
|
最大能量輸出：10uj |
||
|
輸出參量穩定性：±10% |
||
|
光斑大?。赫叫?/span>/長方/90度旋轉可調 |
||
|
最小光斑：2.5um*2.5um（50倍物鏡狀態下） |
||
|
光斑尺寸調節范圍：50X MAX-24um*24um Min-2.5um*2.5um 20X MAX-60um*60um MAX-3um*3um |
||
|
顯 微 成 像 系 統 |
型號：ewin lens - 5 |
|
|
成像透鏡：IR/GR/UV增透膜 |
||
|
物鏡：5X（APO）、10X（APO）、20X（NIR）、20X（NUV） 50X （NIR） |
||
|
物鏡切換：電動 |
||
|
CCD像素：50萬dP和1200萬取像 |
||
|
顯示器：17寸 1920*1080 |
||
|
圖像采集卡品牌及型號 ：麥恩 |
|
機 架 結 構 |
材料：鈑金鋼架 |
|
|
外觀尺寸:L1600mm*W1600mm*H1800mm |
||
|
工作臺尺寸：550mm*400mm |
||
|
XY軸行程：600mm*500mm |
||
|
Z軸行程：200mm |
||
|
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s 手動微調：0.25mm/260度 |
||
|
XYZ軸移動精度：±0.02mm |
||
|
XYZ軸微調部分：脈沖手搖輪 |
||
|
平臺表面：墊高強度玻璃 |
||
|
XY馬達：直線電機 |
||
|
Z軸馬達：直線電機 |
||
|
Z軸導軌：無油導軌 |
||
|
運動控制卡品牌及型號：固高 |
||
|
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 |
||
|
外觀油漆著色：乳白色 光油（無塵型） |
||
|
懸梁架構：鋼鐵鈑金焊接合成，單板厚度：12mm |
||
|
顯示器固定座 ：可調節前后擺動 |
||
|
減震：大理石+自動平衡 氣壓規格：0.8MPA |
|
軟 體 系 統 |
控制功能： 1.激光能量、頻率、波長切換、光斑大小調節及儲存 2.工作臺移動、加工狀態參數顯示 3.顯微鏡頭切換控制 4.儲存200種加工用參數 5.任意圖形暗化設定 6.電腦： 技嘉主板 硬盤540G 4G內存 intel CPU E5200 |
|
|
電 氣 部 分 |
操作鍵盤功能： 1.5個顯微鏡頭切換按鍵 2.快慢4擋位切換 3.XYZ軸粗調、微調 4.照準光源亮度調節 5.啟動電源開關 6.啟動按鈕 7.激光能量補嘗旋鈕（帶有保護蓋） 8.急停開關
|
|
|
帶有安全斷電光 |
||
|
正門右上方異常急停開關及報警燈 |
||
|
輸入電源：?jiǎn)蜗嘟涣?/span>220V 50-60Hz 10A |
